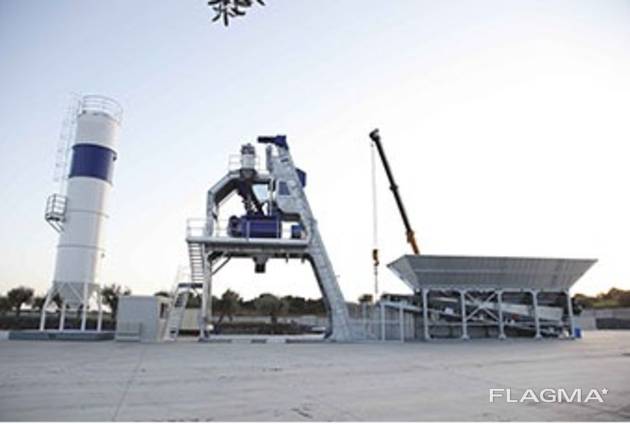

Mobilná betonáreň SUMAB F-130 (130 m3/h) Švédsko

Mobilná (rýchlomontovateľná) betonáreň F-130 (130 m³/h) od švédskej spoločnosti Sumab.

Luxusná rýchlomontovateľná betonáreň s kapacitou 130 m³/h.

Technické špecifikácie:

Zásobníky kameniva.
4 priehradky (každá 3200 x 4300 mm).
8 dávkovacích ventilov s mazanými piestami vo vývrtoch.
4 pneumatické valce s tlmičmi nárazov na konci zdvihu a rýchlym vyprázdňovaním pre 8 dávkovacích ventilov (priemer 100 mm, zdvih 250 mm) s hliníkovým telesom.
Celkový objem 85 m³ (120 m³ s haldou).

Dávkovač cementu.
Má geometrickú kapacitu 2 m³ s elektropneumatickým otváraním pomocou škrtiacej klapky ovládanej pneumatickým valcom s hliníkovým telesom (priemer 63 mm, zdvih 150 mm) a prevzdušňovacím systémom. Vybavený vážiacim systémom s tromi snímačmi zaťaženia s nosnosťou 1 500 kg – trieda C3

Dávkovač vody z pozinkovaného plechu,
čistej alebo recyklovanej, geometrický objem 1 m³ s elektropneumatickým otváraním cez klapkový ventil ovládaný pneumatickým valcom s vonkajším hliníkovým povlakom a nakladací systém s jedným snímačom zaťaženia s nosnosťou 1 000 kg – trieda C3

Medzi prvou a druhou tryskou zásobníka piesku sú nainštalované 2+2 dvojité vibračné dosky so silou 200 kg
1+1 vibračná doska so silou 200 kg, nainštalovaná v dávkovači kameniva

Nakladací dopravník
Kapacita 260 m³/hod.
Dĺžka lôžka 22 000 mm a šírka 800 mm – trieda 315 mm – hrúbka 4+2 mm - 3 pásy (celková hrúbka 9 mm). Samomazné trojité valčekové ložiská s priemerom valčeka 89 mm

Elektrický ovládací panel
Elektrický ovládací panel pre miešačku betónu
Rozmery: dĺžka 1100 x hrúbka 400 x výška 2100
Krytie IP 55, synoptický ovládací panel s farebnými prepínačmi, tlačidlami a signálnymi svetlami. Koncový spínač ovládaný poistkou.
Elektronický modul pre pomocnú ochranu a tepelno-magnetickú ochranu.
Pomocný štart ovládaný kľúčom. Ampérmeter a voltmeter. Svorkovnica pre káblové pripojenie. Použité komponenty Telemecanique.

Pneumatický systém
1 kompresor so 700-litrovou nádržou a 2 x 4 kW motormi – prietok vzduchu 1028 l/min – 11 barov – elektrický ovládací panel umiestnený v rade s kompresorom.
1 pozinkované prívodné potrubie vzduchu pre 4 pneumatické valce.

Miešačka betónu
Dvojhriadeľová horizontálna miešačka MEB 4500/3000 s objemom 4 500 litrov a výkonom betónu 3 000 litrov sa vyznačuje nasledujúcimi špecifikáciami:
- Dva elektromotory, každý s výkonom 55 kW (70 hp).
- Dva protibežné synchronizované hriadele s bezpečnostnými spojkami miešacieho hriadeľa chránenými proti prešmyku.
- Spodný pancier vyrobený z 15 mm hrubých dosiek Hardox 500 HB, kompaktný a ľahko vymeniteľný počas údržby.
- Bočný pancier vyrobený z 15 mm hrubých dosiek Hardox 500 HB.
- Držiaky čepelí z liatiny priskrutkované k hriadeľom.
- Bočné škrabáky vyrobené z chrómovej zliatiny 750 HB. - 18 miešacích lopatiek vyrobených z tvrdej chrómovej zliatiny 750 HB. Lopatky majú profil upevnený a držaný kolmo na dosky nádrže.
- Bočné škrabáky vyrobené z chrómovej zliatiny 750 HB.

Priemyselný počítač
Automatizácia Betonwin 3 s tlačou + Siemens alebo IBM PC + 22" LCD monitor + tlačiareň.
5 000 receptúr (rozšíriteľné), správa objednávok a dodacích údajov, vystavovanie prepravných dokladov v štandardnom talianskom formáte a možnosť ich formátovania podľa formulárov zákazníkov, záznam ASCII a jednoduchý prenos do akéhokoľvek iného systému dodacích listov, evidencia 3 000 zákazníkov a dodávateľov, 5 000 priradení a dodacích listov s príslušnými údajmi o cykloch v pamäti, tlač údajov o cykloch, automatická správa skladu surovín, reportovanie výroby, nahrávanie alarmov, 9 používateľských úrovní s rôznymi heslami.
